El cuadro eléctrico de una vivienda constituye el punto de encuentro entre la red eléctrica externa y la instalación interior de nuestro hogar. Imagínelo como un director de orquesta que coordina la distribución de energía hacia cada rincón de la casa, asegurándose de que cada aparato reciba exactamente la cantidad de electricidad que necesita, ni más ni menos. Esta distribución inteligente no solo optimiza el consumo energético, sino que previene situaciones peligrosas que podrían poner en riesgo tanto la integridad de nuestros electrodomésticos como la seguridad de las personas que habitan la vivienda.
La evolución tecnológica ha transformado estos dispositivos desde simples cajas con fusibles hasta sofisticados centros de control que incorporan múltiples sistemas de protección. Un cuadro eléctrico moderno no solo distribuye la electricidad, sino que monitoriza constantemente el estado de la instalación, detecta anomalías en tiempo real y actúa automáticamente para prevenir accidentes. Esta capacidad de respuesta inmediata es especialmente crucial en un momento histórico donde nuestros hogares están cada vez más electrificados, con una cantidad creciente de dispositivos que dependen de un suministro eléctrico estable y seguro.

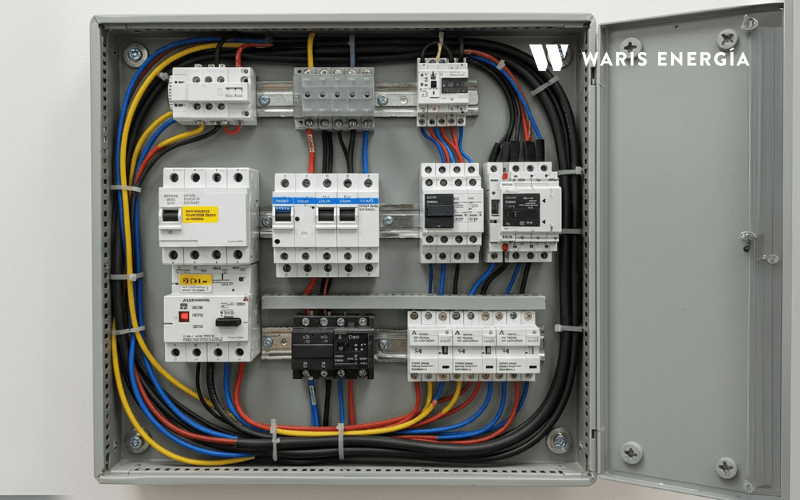

Para comprender verdaderamente cómo funciona un esquema cuadro eléctrico vivienda, debemos adentrarnos en cada uno de sus componentes, entendiendo no solo qué hace cada elemento, sino por qué es esencial para el funcionamiento seguro del conjunto. Cada pieza del puzzle tiene una función específica que, al trabajar en armonía con las demás, crea un sistema de protección multicapa que nos protege de los diversos riesgos eléctricos.
El Interruptor de Control de Potencia (ICP) actúa como el primer guardián de nuestra instalación. Este dispositivo, que en las instalaciones más antiguas se encuentra físicamente dentro del cuadro eléctrico, tiene la responsabilidad de vigilar que no consumamos más energía de la que hemos contratado con nuestra compañía eléctrica. Su funcionamiento es similar al de un vigilante que cuenta cuántas personas entran a un local: cuando se alcanza el límite permitido, cierra automáticamente el acceso. En las instalaciones más modernas, este interruptor se ha integrado dentro del contador digital, una evolución que reduce las posibilidades de manipulación fraudulenta y mejora la precisión del control.
En Waris Energía, nuestra experiencia nos ha enseñado que la educación del usuario es tan importante como la calidad técnica de la instalación. Un propietario informado es la primera línea de defensa contra los riesgos eléctricos. Recomendamos encarecidamente que todos los interruptores del cuadro eléctrico estén claramente etiquetados, no solo por comodidad operativa, sino como medida de seguridad fundamental. En una situación de emergencia, la capacidad de identificar y desconectar rápidamente el circuito afectado puede marcar la diferencia entre un incidente menor y una tragedia.
La realización de pruebas periódicas del interruptor diferencial es una práctica que debería formar parte de la rutina doméstica básica. Esta simple acción, que consiste en pulsar el botón de prueba del diferencial una vez al mes, verifica que el mecanismo de protección mantiene su capacidad de respuesta. Un diferencial que no responde a la prueba es un diferencial que no protegerá en caso de necesidad, convirtiendo lo que debería ser un guardián en una falsa sensación de seguridad.
Para nuevas instalaciones, recomendamos planificar la potencia según las necesidades reales actuales y futuras, prever ampliaciones con cuadros modulares, incluir protecciones avanzadas desde el inicio, y documentar exhaustivamente la instalación para futuras referencias. La inversión inicial en calidad se amortiza rápidamente en términos de seguridad, eficiencia y tranquilidad.
Dirección: C/ Joaquín Sorolla 118, 28522 Rivas Vaciamadrid, Madrid
Teléfono: +34 914 342 170
Email: waris@warisenergia.com
Web: www.warisenergia.com
El cuadro eléctrico de vivienda representa mucho más que un componente técnico de la instalación eléctrica doméstica. Es la materialización de décadas de evolución en materia de seguridad eléctrica, un guardián silencioso que trabaja las 24 horas del día para proteger lo que más valoramos: nuestras familias y nuestros hogares. La inversión en un cuadro eléctrico moderno, correctamente instalado y mantenido, no es un gasto, sino una póliza de seguro que proporciona protección y tranquilidad durante décadas.
En un mundo cada vez más electrificado, donde nuestros hogares dependen crecientemente de la electricidad para casi todas las funciones vitales, contar con una instalación eléctrica segura y eficiente se convierte en una necesidad fundamental. La normativa actual, lejos de ser una imposición burocrática, representa la destilación de conocimientos y experiencias que nos protegen de riesgos que, aunque poco probables, pueden tener consecuencias catastróficas.
En Waris Energía, entendemos que cada hogar es único, con necesidades específicas que requieren soluciones personalizadas. Nuestro compromiso va más allá de la simple instalación de equipos: nos dedicamos a diseñar sistemas que no solo cumplan con la normativa actual, sino que estén preparados para adaptarse a las necesidades futuras. Porque cuando se trata de la seguridad eléctrica de su hogar, no hay lugar para compromisos.
La seguridad eléctrica de su hogar es demasiado importante para dejarla al azar. En Waris Energía, nuestros técnicos especializados en normativa REBT están preparados para evaluar su instalación actual y proponer las mejores soluciones para garantizar la seguridad y eficiencia de su sistema eléctrico.
Contacte con nosotros y descubra cómo podemos ayudarle a proteger lo que más valora.
Una de las incorporaciones más significativas en la normativa reciente es el Protector Contra Sobretensiones (PCS). Este dispositivo, que desde 2024 es obligatorio en nuevas instalaciones según el Reglamento Electrotécnico para Baja Tensión, actúa como un escudo protector contra los picos de tensión que pueden llegar desde la red eléctrica externa. Estos picos, causados por rayos, maniobras en la red eléctrica o arranques de maquinaria industrial, pueden destruir en segundos electrodomésticos que nos han costado miles de euros.
El Interruptor Diferencial (ID) merece una mención especial por su papel crucial en la protección de las personas. Este dispositivo, que popularmente conocemos como «diferencial», tiene la capacidad casi mágica de detectar cuando la corriente eléctrica se está «escapando» por donde no debe. Cuando tocamos accidentalmente un cable pelado o cuando un electrodoméstico desarrolla una fuga de corriente, el diferencial detecta esta anomalía en cuestión de milisegundos y corta inmediatamente el suministro, evitando electrocuciones que podrían ser mortales.
Los Pequeños Interruptores Automáticos (PIAs) completan el sistema de protección actuando como guardianes específicos de cada circuito de la vivienda. Cada PIA está calibrado para proteger un circuito particular: uno se encarga de las luces del salón, otro de los enchufes de los dormitorios, un tercero de la cocina, y así sucesivamente. Esta segmentación es fundamental porque permite que un problema en una zona de la casa no afecte al resto.
Cuando hablamos de las partes cuadros electricos, es fundamental entender que van mucho más allá de los interruptores visibles. La envolvente o carcasa, por ejemplo, no es simplemente una caja decorativa, sino un elemento de protección diseñado con precisión ingenieril. Debe resistir impactos, proteger contra la entrada de polvo y humedad, y al mismo tiempo permitir una ventilación adecuada que evite el sobrecalentamiento de los componentes internos.
El carril DIN representa una revolución en términos de estandarización y modularidad. Este simple riel metálico permite que cualquier interruptor de cualquier fabricante se monte de manera segura y uniforme, facilitando enormemente las tareas de instalación y mantenimiento. La genialidad de este sistema radica en su simplicidad: un mecanismo de enganche que permite instalar o retirar componentes sin herramientas especiales, pero que al mismo tiempo garantiza una sujeción firme y segura durante décadas de funcionamiento.
El sistema de cableado interno, aunque invisible al usuario final, es probablemente el elemento más crítico de todo el conjunto. Los conductores de cobre utilizados no solo deben ser capaces de transportar la corriente eléctrica sin pérdidas significativas, sino que deben hacerlo de manera segura durante décadas. El código de colores normalizado no es caprichoso: facilita enormemente las tareas de mantenimiento y reduce drásticamente la posibilidad de errores durante las intervenciones.
La elección del tipo de cuadro adecuado para cada vivienda no es una decisión que deba tomarse a la ligera, ya que determinará no solo las capacidades actuales de la instalación, sino también sus posibilidades de crecimiento futuro. Los cuadros monofásicos dominan el panorama residencial español, siendo la solución ideal para la gran mayoría de viviendas estándar. Estos sistemas, que funcionan con una sola fase de corriente alterna, ofrecen simplicidad, economía y fiabilidad para hogares con consumos energéticos moderados, típicamente por debajo de los 10-14 kW de potencia contratada.
La belleza de un cuadro monofásico radica en su simplicidad conceptual y operativa. La instalación es menos compleja, los costes son menores, y el mantenimiento resulta más sencillo. Para una familia típica con electrodomésticos convencionales, iluminación LED moderna y algún que otro dispositivo de climatización, un cuadro monofásico proporciona toda la capacidad necesaria sin complicaciones innecesarias.
Los cuadros trifásicos entran en escena cuando las necesidades energéticas superan las capacidades de un sistema monofásico. Estos sistemas, que utilizan tres fases de corriente alterna desfasadas 120 grados entre sí, permiten distribuir cargas más elevadas de manera más eficiente y equilibrada. Una vivienda unifamiliar grande, con piscina climatizada, sistema de calefacción eléctrica, múltiples aparatos de aire acondicionado y quizás un punto de recarga rápida para vehículos eléctricos, requerirá inevitablemente un cuadro trifásico para funcionar de manera óptima.
La normativa cuadro electrico vivienda española se fundamenta en el Reglamento Electrotécnico para Baja Tensión (REBT), un documento técnico que representa décadas de experiencia acumulada en materia de seguridad eléctrica. Este reglamento, aprobado inicialmente por el Real Decreto 842/2002 y actualizado periódicamente, no es simplemente un conjunto de reglas burocráticas, sino un compendio de conocimientos que han costado vidas humanas y enormes pérdidas materiales a lo largo de la historia de la electrificación.
Las actualizaciones más recientes del REBT reflejan la evolución tecnológica y los nuevos riesgos que han emergido con la digitalización de nuestros hogares. La obligatoriedad del protector contra sobretensiones, implementada en 2024, responde a la creciente vulnerabilidad de nuestros dispositivos electrónicos ante perturbaciones en la red eléctrica. Los televisores de última generación, los sistemas domóticos, los ordenadores personales y una multitud de dispositivos conectados representan una inversión económica considerable que requiere protección específica.
El reglamento también establece criterios muy específicos sobre la ubicación e instalación de los cuadros eléctricos. La altura cuadro electrico no es un capricho normativo, sino una medida cuidadosamente estudiada que equilibra la accesibilidad para operaciones de mantenimiento con la seguridad ante manipulaciones accidentales, especialmente por parte de niños. La ubicación entre 1,40 y 2 metros del suelo garantiza que un adulto pueda acceder cómodamente a los interruptores, pero mantiene los elementos eléctricos fuera del alcance de manos inexpertas.
Las restricciones sobre dónde NO puede instalarse un cuadro eléctrico son igualmente importantes. La prohibición de instalar estos dispositivos en baños, cocinas, dormitorios o espacios exteriores no es arbitraria, sino que responde a décadas de experiencia sobre los riesgos asociados a la humedad, los vapores, y la proximidad a elementos conductores.
El mantenimiento de un cuadro electrico vivienda trasciende las simples verificaciones visuales ocasionales. Un programa de mantenimiento adecuado debe incluir inspecciones sistemáticas que evalúen tanto el estado físico de los componentes como su funcionamiento operativo. La prueba periódica del interruptor diferencial, por ejemplo, no es una formalidad, sino una verificación crucial de que este guardián de nuestra seguridad mantiene su capacidad de respuesta ante situaciones de emergencia.
Las inspecciones oficiales establecidas por la normativa representan un sistema de verificación externa que garantiza el cumplimiento continuado de los estándares de seguridad. Estas inspecciones, realizadas por organismos de control autorizados, van mucho más allá de una simple revisión visual. Incluyen mediciones precisas de resistencias de tierra, verificación de la sensibilidad de los diferenciales, comprobación de la continuidad de las conexiones, y evaluación del estado general de la instalación.
La modernización de cuadros eléctricos antiguos representa una de las inversiones más inteligentes que puede realizar un propietario. Las instalaciones anteriores a 2002, que operan bajo normativas obsoletas, no solo presentan riesgos de seguridad evidentes, sino que también limitan significativamente las posibilidades de incorporar nuevas tecnologías al hogar. Un cuadro eléctrico antiguo con fusibles tradicionales es como intentar ejecutar software moderno en un ordenador de hace 20 años: funcionalmente limitado y potencialmente peligroso.
Los beneficios de la modernización van mucho más allá del cumplimiento normativo. Un cuadro moderno con protecciones avanzadas proporciona una tranquilidad que no tiene precio. La diferencia entre un fusible que se funde y hay que reemplazar manualmente, y un interruptor automático que se puede resetear con un simple movimiento, representa no solo comodidad sino también seguridad.
La eficiencia energética es otro aspecto crucial de la modernización. Los cuadros eléctricos modernos incorporan tecnologías que minimizan las pérdidas energéticas, optimizan la distribución de cargas, y facilitan la integración de sistemas de generación renovable como paneles solares fotovoltaicos.
La distribución de circuitos en una vivienda moderna refleja no solo los requisitos normativos mínimos, sino también la evolución de nuestros hábitos de vida y patrones de consumo energético. Los cinco circuitos básicos establecidos por el REBT representan el esqueleto mínimo sobre el que se construye la instalación eléctrica doméstica:
El circuito de iluminación general, aparentemente el más simple, ha experimentado una revolución silenciosa con la adopción masiva de tecnología LED. Esta transformación no solo ha reducido drásticamente el consumo energético asociado a la iluminación, sino que ha liberado capacidad en el circuito que puede aprovecharse para incorporar sistemas de iluminación más sofisticados.
La cocina moderna merece una consideración especial en términos de circuitos eléctricos. Los electrodomésticos actuales, especialmente las placas de inducción, hornos combinados, lavavajillas de alta eficiencia, y frigoríficos americanos, presentan demandas energéticas que requieren circuitos dedicados y dimensionados específicamente para cada aplicación.
La evolución hacia cuadros eléctricos inteligentes representa el siguiente paso natural en la digitalización del hogar. Estos sistemas, que ya están empezando a aparecer en el mercado, incorporan capacidades de monitorización, análisis y control que transforman el cuadro eléctrico de un simple distribuidor pasivo en un centro de gestión energética activo. La capacidad de monitorizar el consumo de cada circuito en tiempo real, identificar patrones de uso, detectar anomalías, y optimizar la distribución de cargas abre un mundo de posibilidades en términos de eficiencia energética y mantenimiento predictivo.
La integración con sistemas domóticos permite que el cuadro eléctrico comunique con otros elementos del hogar inteligente, creando sinergias que optimizan el consumo global. Un cuadro inteligente puede, por ejemplo, modular la carga de un vehículo eléctrico en función de la demanda de otros electrodomésticos, o gestionar automáticamente la conexión y desconexión de sistemas no esenciales durante los picos de demanda energética.
